WDH-31系列电动机保护控制器是专为低压交流电动机设计的智能化保护装置，适用于额定电压至690V、额定电流至800A的电动机应用场所。该系列产品采用高集成度模块化设计，集测量、控制、保护、管理和通信功能于一体，为工业生产过程控制提供了科学有效的现场保护方案。


　　一、全面保护功能体系

　　WDH-31系列电动机保护控制器内置11项核心保护功能，覆盖电动机运行中的各类故障场景。电性故障保护方面，具备过流、欠流、断相、短路、过压、欠压、漏电、三相不平衡等实时监测功能，通过高速采样芯片实现毫秒级响应，电流测量精度优于1.0%FS。机械故障预警方面，采用热积累算法模拟电机温升曲线，可提前触发预警信号。接地故障识别通过零序电流检测技术，可识别大于30mA的接地泄漏电流，满足IEC60947-2标准要求。

　　保护逻辑采用三级响应机制：轻载时仅触发报警，过载时执行延时脱扣，短路/漏电时立即切断电路，兼顾生产连续性与设备安全性。所有保护功能可同时设置报警值和动作值，并可分别投退，保护参数可由专业人员根据现场电动机实际工况进行整定，掉电不丢失。

　　二、智能化控制与通信能力

　　WDH-31系列电动机保护控制器支持多种起动控制方式，包括直接起动、双向起动、双速起动、星三角起动、自耦变压器降压起动、软起动器配合起动、变频器配合起动等，仅需简单选择即可实现不同的控制功能逻辑转换。内置"抗晃电"功能、欠压重起动功能、自起动功能，确保电动机不间断运行。电源部分采用超级电容储能，辅助电源掉电后可持续工作5秒。

　　通信功能方面，支持Modbus-RTU、Profibus-DP、CAN、以太网等多种总线协议，可方便接入MCC系统实现远程监控。通过RS485串行通讯接口，单台工控机可管理256台保护器，轻松实现分散控制保护和集中管理。同时具备4~20mA模拟量输出功能，可直接与工业用二次仪表或计算机系统连接。

　　三、模块化结构与灵活配置

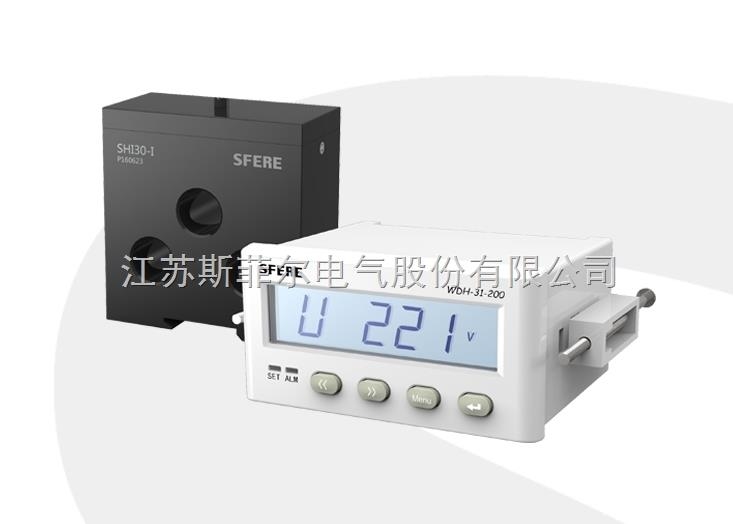

　　WDH-31系列采用模块化结构设计，由控制器主体、保护型电流互感器模块和显示模块三部分组成。控制器主体和互感器可一体安装，也可分体安装，满足不同现场的安装要求。外型尺寸合理，可安装于1/4抽屉柜中，适用于MNS、GCS、GCK、GGD等各种抽出式、固定式及混合式柜型。

　　控制器提供7路可编程继电器输出，12路可编程开关量输入，满足现场不同保护控制要求。具有20条故障记录、12条开入量变位记录、12条起动记录、12条停车记录等信息存储功能，便于故障追溯和分析。

　　四、高可靠性设计

　　产品通过"中国质量认证中心"3C认证和"国家继电保护质量监督检验中心"保护动作及电磁兼容检验，符合GB 14048.1、GB 14048.4、GB 3836.3-2000等国家标准要求。工作温度范围-30℃~+70℃，面板防护等级达IP65，满足环境较为严酷的应用现场。内部自带触点保护电路，有效延长触点寿命，无需外加浪涌吸收器。

　　WDH-31系列电动机保护控制器已广泛应用于电力、化工、冶金、煤炭、水泥、造纸等领域，凭借其全面的保护功能、灵活的配置方式和可靠的运行性能，为工业生产过程控制提供了强有力的技术保障。
