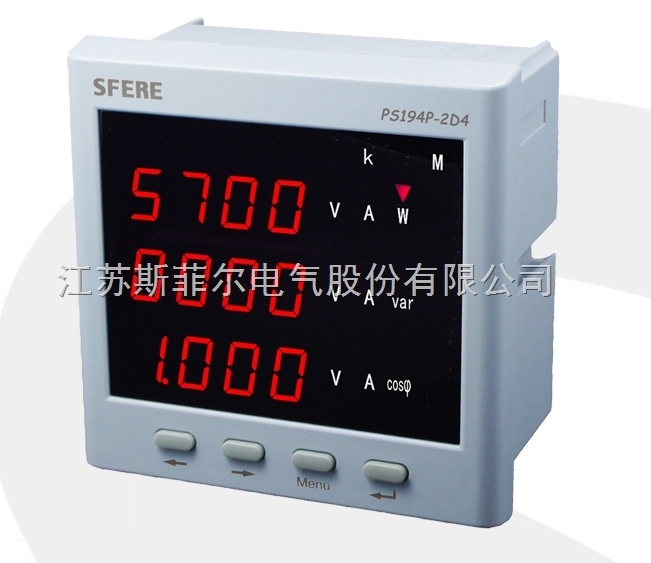

交流功率表配电系统能效管理的“精准标尺”
点击次数：20 更新时间：2025-08-19
在双碳目标驱动下，配电系统的能效优化与功率因数校正已成为工业、商业及居民用电领域的关键任务。交流功率表作为测量有功功率（P）与无功功率（Q）的核心仪表，通过高精度实时监测与动态分析，为电力负荷管理、无功补偿装置调控及线损优化提供数据支撑，成为构建智能配电网的“神经末梢”。本文从技术原理、核心功能及行业应用三方面，解析其在现代配电系统中的价值。
一、技术原理：双功率测量模式的精准实现
交流功率表基于瞬时功率理论，通过同步采集电压、电流信号并计算其相位差，实现有功与无功功率的分离测量：
1.有功功率测量
采用真有效值（True RMS）算法，对电压（U）与电流（I）的瞬时值乘积进行积分运算（P=∫u(t)i(t)dt），消除谐波干扰影响，准确反映设备实际消耗的电能。例如，在变频器驱动的电机系统中，即使电流波形严重畸变，仍可精准测量其有功功率，误差≤±0.2%。
2.无功功率计算
通过离散傅里叶变换（DFT）提取电压、电流基波分量，计算相位差θ后，利用公式Q=UIsinθ得出无功功率值。某钢铁企业应用后，成功识别出电弧炉产生的5次谐波无功分量，为SVG静止无功发生器的精准补偿提供依据。
3.多参数同步监测
集成功率因数（PF=P/S）、视在功率（S=UI）等派生参数，支持RS485/Modbus-TCP双通信接口，实现与能源管理系统（EMS）的无缝对接，单表可替代传统3台单参数仪表。
二、核心功能：从数据采集到能效优化的闭环控制
1.高精度计量保障
符合IEC 62053-22标准0.2S级精度要求，在50%额定负载下仍保持测量稳定性，满足贸易结算级应用需求。某数据中心通过部署0.1级精度功率表，将电费计量纠纷率从3%降至0.1%。
2.谐波污染分析
内置2-63次谐波分析模块，可量化各次谐波对有功/无功功率的贡献度。在某化工企业配电系统中，发现6脉波整流装置产生的11%谐波无功损耗，通过改造为12脉波方案，年节约电费超50万元。
3.动态响应能力
采样率达100kHz，响应时间＜10ms，可捕捉冲击负荷（如电梯、起重机）的瞬时功率变化，为动态无功补偿装置（如DSTATCOM）提供实时控制信号，将电压波动抑制在±1%以内。
三、行业创新应用：赋能配电系统智能化升级
1.工业园区能效管理
在苏州某工业园区部署200台交流功率表，构建分项计量系统，识别出注塑机待机功耗占比达35%，通过智能休眠控制策略，使园区综合能效提升8.2%。
2.新能源并网监控
针对光伏逆变器输出功率波动问题，功率表实时监测有功/无功功率比值，联动SVG装置实现动态无功支撑，将并网点功率因数稳定在0.98以上，满足Q/GDW 1559-2014标准要求。
3.建筑电气安全防护
在广州某超高层建筑中，通过监测三相不平衡度与零序无功功率，定位出A相负载过载问题，及时调整配电箱相序分配，避免因过热引发的火灾风险。
实践价值：从国家电网智能台区到特斯拉超级充电站，交流功率表正以“全参数、高精度、实时化”的特性重塑配电系统测量体系。其技术演进不仅体现在计量精度的持续提升，更在于与物联网、大数据技术的深度融合——通过构建电力数字孪生模型，为需求响应、虚拟电厂等新型电力系统应用提供底层数据支撑，推动能源利用方式向“精准化、柔性化、低碳化”转型。
